加气混凝土专用泵

概述

（1）YZ型液下渣浆泵是立式单级单吸悬臂式离心泵结构，叶轮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片。

该系列泵主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、流砂及城市排污沟道的流动污泥，以及含有煤块，灰渣的液体。也可作为化工，医药等行业抽吸含有泥沙渣物的流体和有腐蚀性液体。

（2）型号意义：80YZ80-20A

YZ-液下式多用渣浆泵

80-泵的出口直径（nm）

80-泵的设计点流量（m³/h）

20-泵的设计点扬程（m）

A-表示叶轮第一次切割

（3）泵的传动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。

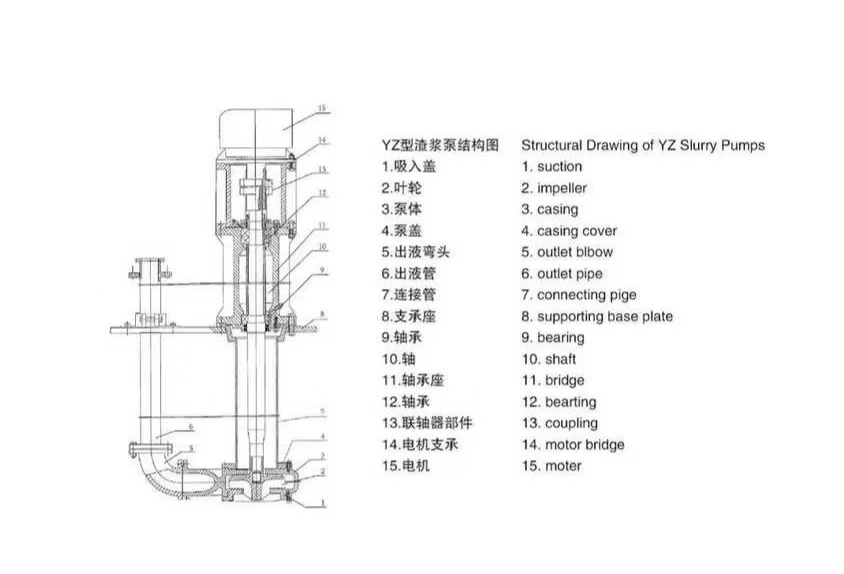

结构说明

YZ型泵为单级，单吸悬臂式结构，用轴承座，支承座，联接管连接泵的水力部件，液体由出液管部件排出，泵的叶轮为半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片。该泵特点是在支承座液下部位的泵轴，常用长度在1500---3000mm之间有足够的刚度，就可以输送含有较大固定颗粒类似的高浓度浆体使用，扩大了该泵的适用范围。传动由立式电动机安装在电机支承和支承座上，用联轴器与泵相连。
